2/3/4G通信終端射頻一致性測試系統

系統簡介

MW200測試系統是邁微科技針對手機產品射頻指標認證和檢測測試市場所開發的系統產品,廣泛應用于各個認證和檢測實驗室,以及手機產品研發和質檢部門。為客戶提供快捷、高效、精準的測試數據。
MW200測試系統支持現階段所有主要的蜂窩通信制式,包括全球應用廣泛的GSM/GPRS/EGPRS和WCDMA/ CDMA2000/TD-SCDMA系列,以及第四代移動通訊LTE所包含的TDD-LTE/FDD-LTE等。MW200系統采用了模塊化的設計,以及業界常見的通用儀表,新的技術制式或新的通信頻段的支持比較容易在此平臺上升級,很好地滿足了未來擴展的要求。
MW200測試系統采用邁微科技MWTes平臺進行測試,系統主要分為測試儀器,射頻控制模塊,測試軟件三部分組成。其中射頻控制模塊包含了:射頻通路功分耦合集成、陷波單元和路徑切換功能。

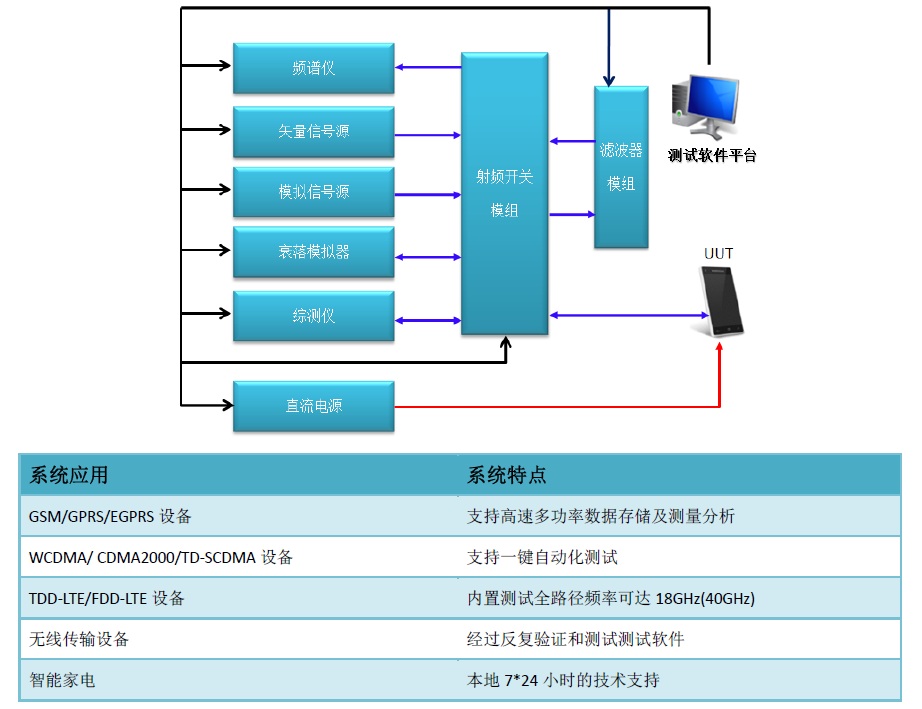

系統框圖



系統優勢


自動化測試按測試序列引導用戶測試,并考慮測試的重復性

按ETSI/FCC/SRRC等標準進行測量時,許多參數是由單個測量確定的,而且在某些情況下,測量結果也為下次測量提供了所需的參數。因此,預定義的測試序列可以確保測量的進行,并以正確的順序確定參數。邁微科技為客戶提供的測試序列存儲調用功能,能夠很容易的使不太熟悉測試的工程師進行重復測試。

系統的整體校準

使用系統中的儀表和MWTes軟件平臺提供的測試程序來校準功率測量路徑和所有其他射頻路徑。根據測試系統的校準引導,可一步步進行相關通路的校準,并提供了校準數據導入項目測試結果中,保證數據的準確性。

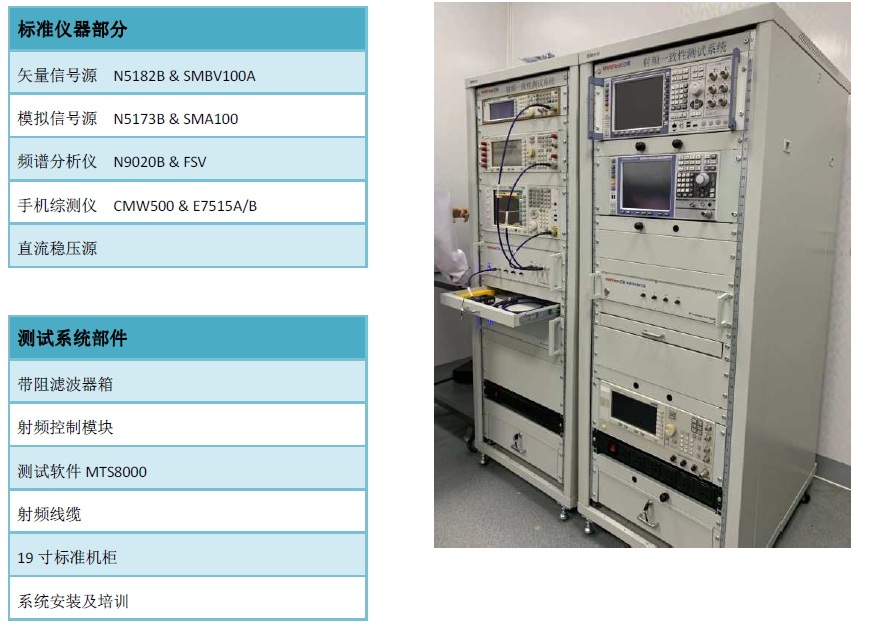

系統配置
