5G NR FR1 終端射頻一致性測試系統
在了解5G NR測試之前,我們先簡單的了解一下5G移動網絡,它與早期的2G、3G和4G移動網絡一樣,都是數字蜂窩網絡。5G的優勢在于數據傳輸速率遠遠高于以前的蜂窩網絡,最高可達10Gbit/s,比當前的有線互聯網要快,比先前的4G LTE蜂窩網絡快100倍。它的另一個優點就是較低的網絡延遲(更快的響應時間),低于1毫秒,而4G為30-70毫秒?;谶@兩點優勢,將會帶動整個通訊及科技產業的迅猛發展。
回頭我們?cè)賮?lái)看5G NR測試的問題,針對于大多數關心5G NR測試的用戶來說,第一點就是我當前所用的測試設備是否要更新,是否要花大價格從儀表廠家那購進新的測試設備,比如綜測儀、信號源、頻譜儀等。 由于5G毫米波部分離商用還有一段時間,現階段的5G NR測試更多的是關注Sub-6GHz的測試。(也就是業內熟稱的:FR1 450 MHz~6 GHz,也可定義為:410 MHz~7125 MHz)

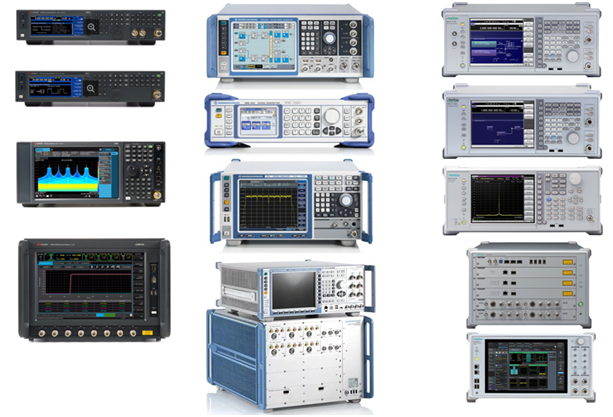

測試儀表部分:
信令綜測儀
5G NR FR1又分為SA和NSA,也就是業內所稱的獨立組網和非獨立組網,那么首先綜測儀這兩種模式都要支持,現階段市場上可以買到支持的5G NR FR1 SA與NSA的綜測儀有 CMW500+CMX500,安利儀器MT8821C+MT8000A,是德科技UXM E7515B,星河亮點SP9500。
矢量信號源
5G NR FR1需要支持最高100MHz的信號帶寬,所以原先購買的80MHz帶寬的信號源基本都要升級,并且需要支持最新的5G NR RF1的波形。
模擬信號源
基本上測試單位使用原有的信號源即可,無需更新。
頻譜分析儀
基本上測試單位使用原有的頻譜儀即可,無需更新。
測試標準部分:

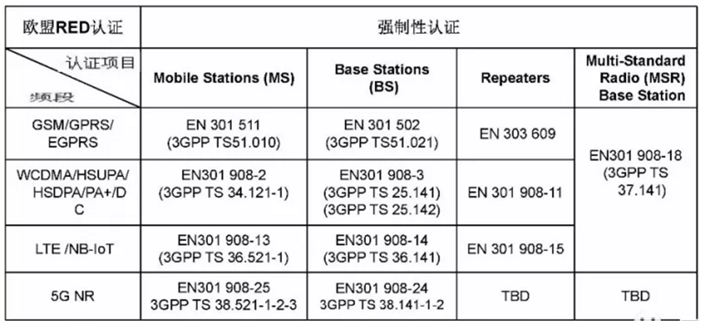

CE采用的測試標準
其中5G NR采用的標準是3GPP TS 38.521-1-2-3
3GPP TS 38.521-1 是5G Sub-6GHz SA的測試標準
3GPP TS 38.521-2 是毫米波的SA的測試標準
3GPP TS 38.521-3 是NSA的測試標準
對應的測試項目請大家前往3GPP的網站下載,里面有詳細的測試項目及測試用例說明。
其中需要說明的是現階段的NSA,根據3GPP TS 38.521-3標準羅列出如下組合:
B1+N41 B3+N41 B1+N78 B3+N78 B1+N79 B3+N79
SRRC國內型號核準測試標準

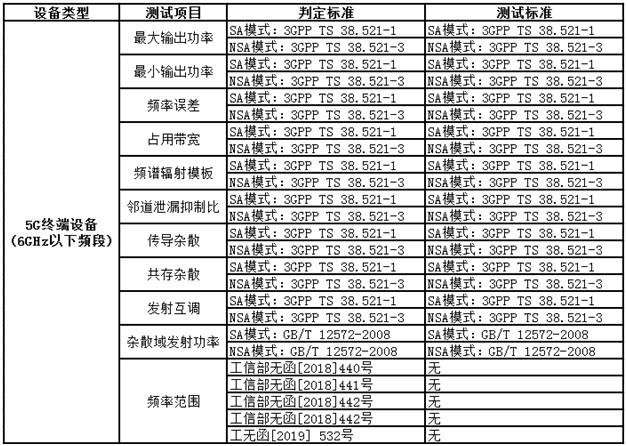

國內型號核準參考的是3GPP TS 38.521-1/3GPP TS 38.521-3,測試項目如下:
綜上所述,現階段由于5G國內走在了世界的前列,不同于之前的234G,我們作為先驅,需要很多摸索的地方,5G作為一個熱點,第一波所需要投入的成本是不低的,單單前文所說的信令綜測儀的價格就在150萬左右,對于很多第三方檢測認證機構是一個巨大的投入,但是巨大的投入的背后是領先的市場份額和業績。
邁微科技作為一家領先的射頻法規測試系統集成商,已經為數十家第三方檢測認證機構搭建了滿足要求的5G測試系統,希望在不久的將來能夠?yàn)楦嗟挠脩籼峁┓€(wěn)定、可靠、高性價的測試系統,助力我國5G產業的蓬勃發展。
